-- aost написал 27 мая 2013 10:03
Когда-то давно в приложении"Умелые руки" попадалась схема "сторожевого устройства на одном транзисторе", которое при разрыве охранного шлейфа зажигало лампочку.
Недавно понадобилось сделать что-то аналогичное на входную дверь, и подумалось: "а почему бы не сделать то же самое на мосфете из старой материнской платы"?
Собственно, на картинке вся схема, в качестве разрываемого шлейфа использован извещатель охранный на герконе ИО 102-2.
(http://inet-deal.mpa.ru/forum/file.php?a=photo&ph=72&key=c1f76529)
Собрано на макетке 4х4, выводы: питание ( 9 - 12 вольт ), к охранному шлейфу, к нагрузке.
-- aost написал 11 сентября 2013 22:10
С помощью мосфета, снятого с материнской платы, можно коммутировать низковольтные силовые цепи постоянного тока и управлять им с ноги микроконтроллера.
(http://inet-deal.mpa.ru/forum/file.php?a=photo&ph=73&key=d6f11e45)
-- aost написал 28 января 2014 13:46
Из отслуживших свой срок литиевых батареек сотовых телефонов можно извлечь вот такую плату защиты:
(http://inet-deal.mpa.ru/forum/file.php?a=photo&ph=77&key=5fc7bdc0)
и использовать ее в своих конструкциях вместо tl431, например...
(http://inet-deal.mpa.ru/forum/file.php?a=photo&ph=78&key=fb429b76)
Микросхема срабатывает (разрывает цепь сдвоенным мосфетом) при напряжении ниже некоего порога (Discharge) и выше (Charge), скорее всего один из выводов нам будет только мешать, поэтому перерезаем дорожку от вывода 1 или 3, а вторым выводом пользуемся, подавая напряжение на эту схему через соответствующий делитель. Резистор R1 ( 100 - 2К ) позволяет менять ток срабатывания защиты.
Вот еще статья про устройство схем защиты: http://radioskot.ru/blog/pro_z...-10-12-107 (http://radioskot.ru/blog/pro_zashhitu_litij_ionnykh_akumov_kontroller_zashhity_li_ion/2013-10-12-107) .
Функциональные аналоги: s-8241; s-8261 от Seiko Instruments (буквенные продолжения маркировок указывают на уровни напряжений отсечки при заряде, разряде etc.)
Для батареи 2s (два элемента последовательно) - есть чипы HY2120.
-- aost написал 2 февраля 2014 15:51

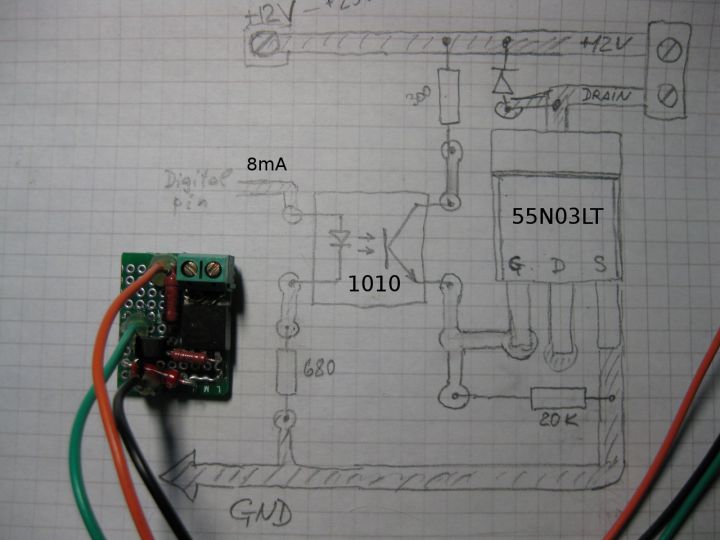

Для обеспечения гальванической развязки при коммутации мощной нагрузки постоянного тока с помощью 5V микроконтроллера, или другого низковольтного источника сигнала, можно применить оптрон типа (1010), снятый из старого блока питания.
(http://inet-deal.mpa.ru/forum/file.php?a=photo&ph=79&key=c88a6675)
-- aost написал 18 октября 2016 22:13
От старых блоков питания скапливаются разъемы питания FDD 4pin с проводами. Ответная к ним деталь (с небольшой доработкой) называется: "2.54mm 2510 4 pin connector" или "KF2510 4pin connector".
Доработка заключается в срезании выступа с плоской части "мамы" или в сверлении/нарезке соответствующего углубления на "папе", как это было на штатных разъемах питания FDD.
