LED Solar Power PIR Motion Sensor Wall Light

Светильник на литиевой батарейке с датчиком движения. Куплен у продавца springsnow007 на аукционе ebay.

  Вперед>>AdminПечать

aost
Долгожитель форума


Всего сообщений: 215
Рейтинг пользователя: 0


Ссылка


Дата регистрации на форуме:
10 окт. 2009
После покупки уличных светильников на Ni-Cd элементах, решил пощупать аналогичную конструкцию, но собранную на Li-Ion батарейке и снабженную датчиком движения.

В отличие от никелевых, литиевые батареи не обладают "эффектом памяти" и нет смысла разряжать их до конца: поэтому светильники на базе литиевых батарей снабжены датчиком движения и имеют больше шансов на продолжительную работу в условиях невысокой солнечной активности в осенне-зимнее время.

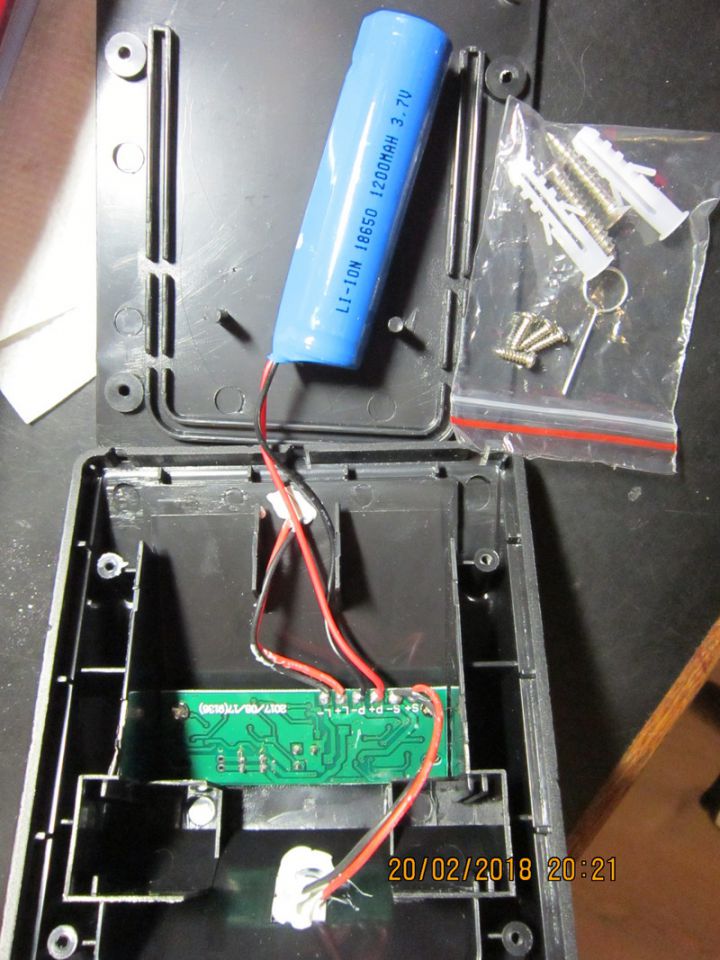

Li-Ion элемент 18650 (маркировка 1200mAh, реальную емкость не исследовал):

Солнечная панель:
Uoc = 6.5V
Ishort = 40 mA

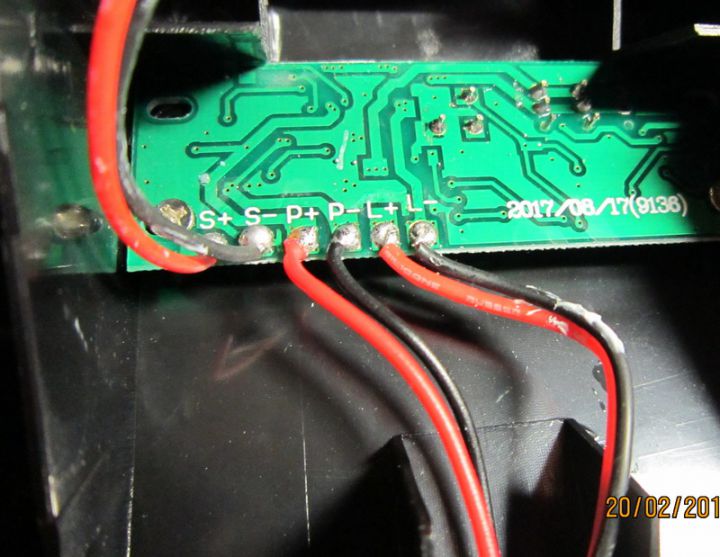

Контакты для подключения: L+, L- LED; P+, P- Power; S+, S- SolarPanel.

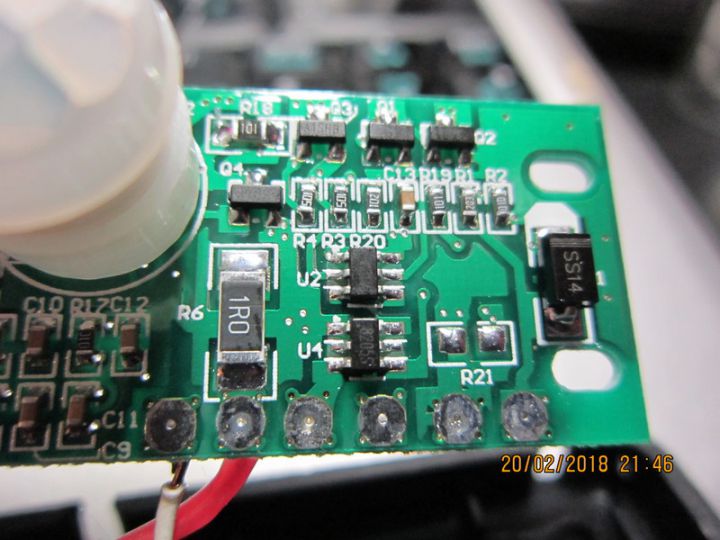

Ключевые элементы схемы:
D1 - Shottky diode
U1 - Biss0001
U2 - DW01V
U3 - 58GC (APL5508-22A LDO 2.2V)
U4 - 8205S (FL8205A N-ch mosfet)
Q1, Q2 - G1 (NPN transistor)
Q3 - A1SHB (P-ch mosfet, solar control)
Q4 - A2SHB (N-ch mosfet, LedOn switch)








Похожие схемы:
https://www.electroschematics.com/11972/motion-sensing-security-light/


---
Best regards!
aost
Долгожитель форума


Всего сообщений: 215
Рейтинг пользователя: 0


Ссылка


Дата регистрации на форуме:
10 окт. 2009

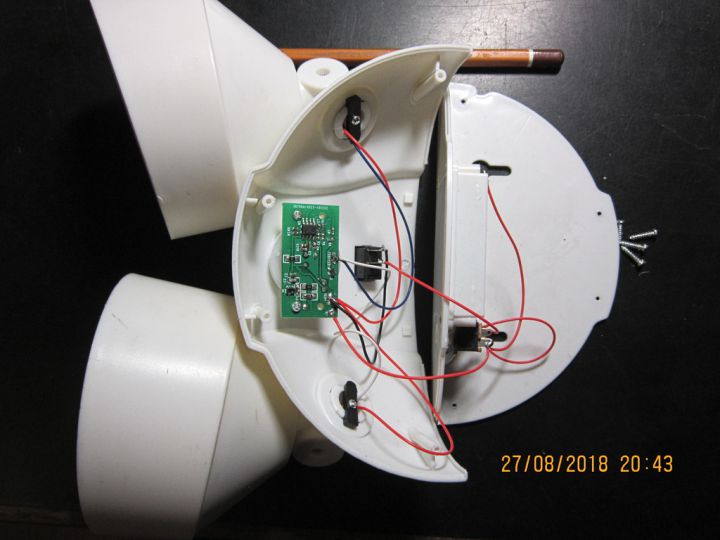

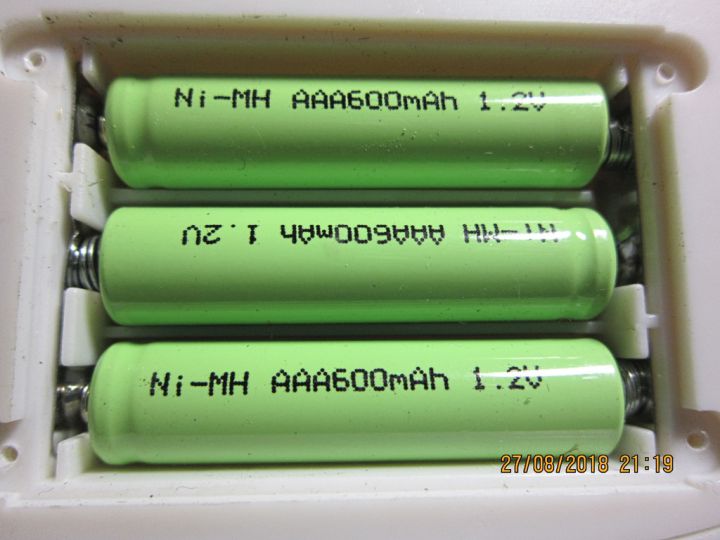

Похожий светильник с выносной солнечной панелью и датчиком движения, но на трех Ni-MH элементах. Разъем выносной панели напрямую соединен с аккумуляторами, а выключатель - коммутирует плюс батареи на питание платы управления. На лицевой панели в одной линзе совмещены датчик движения и (светодиод) датчик освещенности.

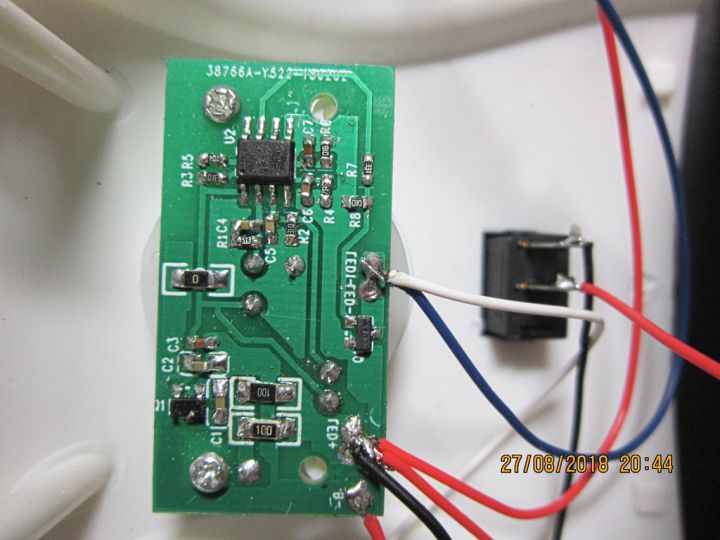

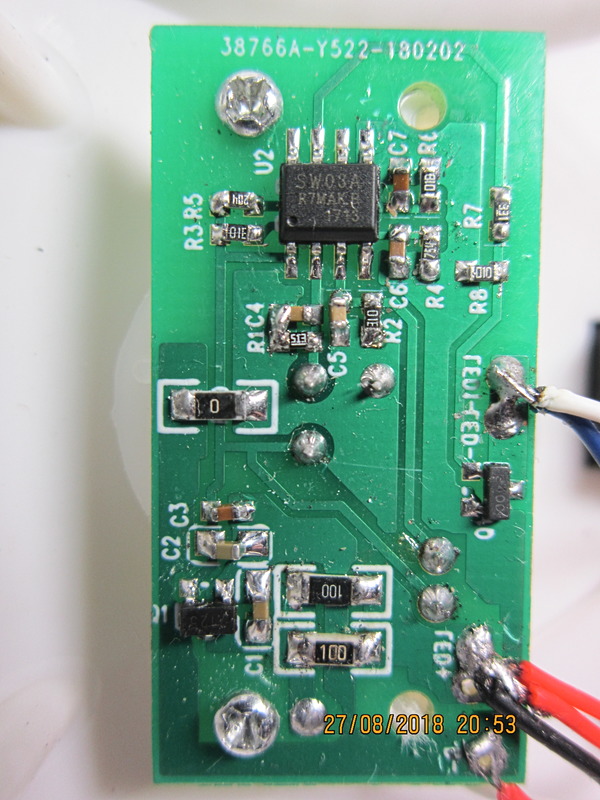

Собрано на микросхеме SW03A от AsChip, заявлена работа в диапазоне от 2.5V до 3.6V (идеально для LiFePO4), и температурах от минус 40 до плюс 80 градусов.
[q]

SW03A это КМОП-интегрированный ИК (пассивный инфракрасный) контроллер с низким энергопотреблением.
[/q]

Судя по даташиту, Q1 - это LDO регулятор напряжения, а Q2 - мосфет, коммутирующий минус светильников.

Ручная пайка/сборка сделана с грубыми нарушениями цветового кода: минус идет красным проводом, например...

Солнечная панель содержит 12 элементов (т.е. напряжение 6V).

Свет от точечных светодиодов получается пятном с большой полутенью вокруг: придется придумывать какой-то рассеиватель.

---
Best regards!
