Экономия электроэнергии складывается не только из замены стоваттных лампочек на более тусклые, но и зависит от экономичности всей цепочки устройств, преобразующих энергию. А уж экономить с таким трудом собранную солнечную энергию - сам Бог велел.

В поисках эффективных и небольших преобразователей с "аккумуляторных" 12V на 5V, для питания микроконтроллеров arduino и прочей мелкой электроники, наткнулся на KIS-3R33S на чипе MP2307. Заявлено, что работает в диапазоне входных напряжений от 4.75 до 23 вольт, что позволяет подключать преобразователь не только к аккумулятору, но и прямо к солнечной панели.

Купил на ибее десяток примерно по доллару за штуку. Почитал про переделки, заключающиеся в выкусывании деталей, потом почитал документацию, в которой сказано, что "если надо напряжение ниже имеющегося - то подключайте резистор между Adj и VCC, а если выше - то между Adj и GND". Про стабилитрон 5.1V на выходе - творцы этих рекомендаций почему-то умолчали.

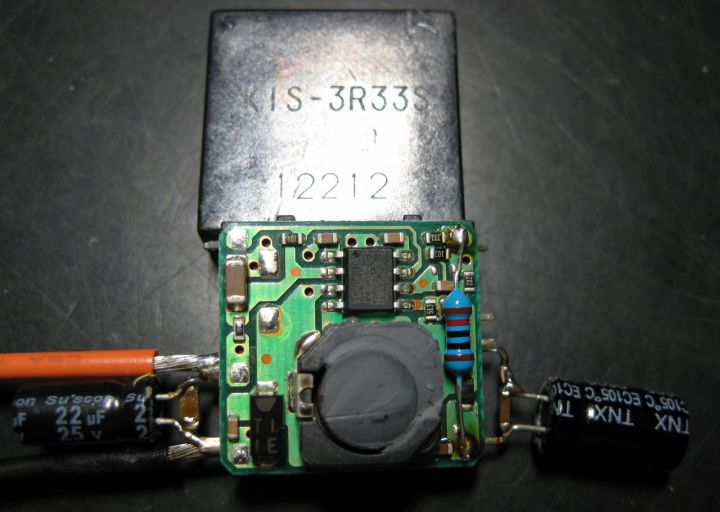

В результате, ничего не выкусывая, аккуратно впаял резистор 10K между Adj и GND и получил искомые 5V на выходе. Пока не припаял минимальную нагрузку (выходные конденсаторы) модуль сам на себя потреблял ток 70 миллиампер и ощутимо грелся. После подключения конденсаторов - ток на холостом подключении снизился до 12 миллиампер.





При подключении на выходе конденсатора емкостью 220 uF - на осциллограмме ощутимых пульсаций не наблюдалось (так, мелкая рябь). Эффективность - обещают 94 процента: пока не проверено...

С очередной покупкой вместе с KIS приехали модули KSZ-3R33S с выходным напряжением порядка 2.7 вольта: у них внутри резистор делителя подстройки напряжения (Vadj), стоящий рядом с R1(103) не 3K3, а 910 ом. Остальная схемотехника, в том числе и чип MP2307 - та же самая, даже стабилитрон (Zener Diode A2 / UDZS 5.1B) - такой же.

Соответственно, для получения искомых 5 вольт, нужно установить другое добавочное сопротивление: не 10K, т.к. с ним получаем примерно 5.35 вольта, а примерно 12.4-12.5K. Я просто соединил последовательно резисторы 10K и 2.4K.
