В первый раз блок от роутера-мыльницы D-Link подвергался замене вспухших конденсаторов в низковольтной части. После чего успешно проработал еще где-то около года и затем опять вышел из строя. Симптомы: не работает, напряжения на выходе - нет.

Вскрыл блок, пробежался мультиметром по схеме: выпрямительный мост и входной конденсатор - 280V есть, переменного напряжения на трансформаторе - нет, на силовом транзисторе - есть только постоянное 280V с выпрямителя, на базе транзистора - сигнала нет.

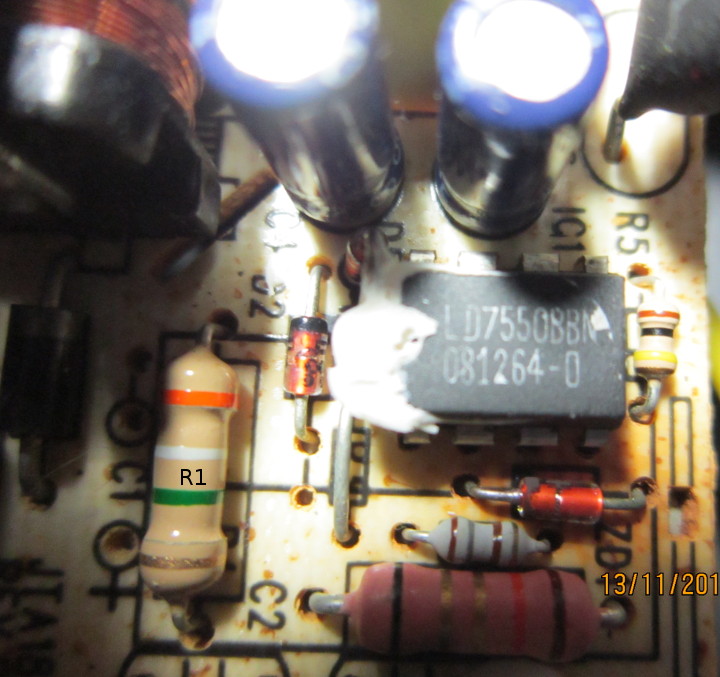

Начитавшись про высохшие конденсаторы вокруг схемы ШИМ - начал диагностику с них. Два конденсатора: 2.2uF*50V и 10uF*50V - оказались исправны. Проверка силовых диодов - также ничего не выявила. Пошел по цепям питания, выяснил, что микросхема LD7550BBN не получает питания. Сначала проверил целостность гасящего резистора R1 (3.9МОм), после чего и был найден вышедший из строя стабилитрон ZD1.



Схемы на этот блок не нашел, но в аналогичной схеме на базе UC - использован стабилитрон на 20V, по даташиту максимальное напряжение питания схемы D7550BBN - 36V. Замена ZD1 на цепочку из двух стабилитронов 15V+5.1V - позволила запустить блок питания в штатном режиме.
